DD3号(F25)は、このレポートでリア側のウィンカーランプをLED化したことを報告したが、フロント側のウィンカーランプもLEDにしようと思ったまま何ヶ月も経ってしまった。季節もよくなってきたことだし、フロントのウィンカー球をLED電球に入れ替えてみよう。

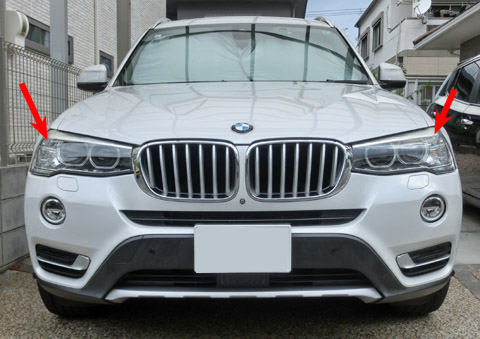

フロントのウィンカーランプは写真１の赤矢印のところにある。
写真１ フロントウィンカーランプの位置

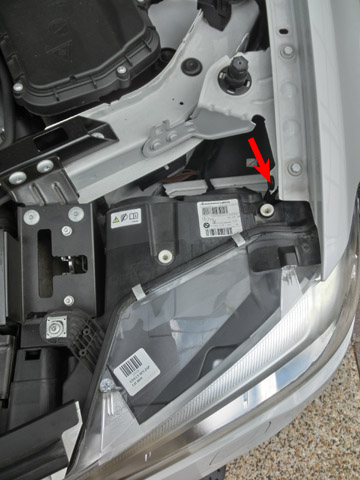

ボンネットを開けて上から見ると、写真２の奥のところにウィンカーのソケットがある。
写真２ フロントウィンカーのソケット

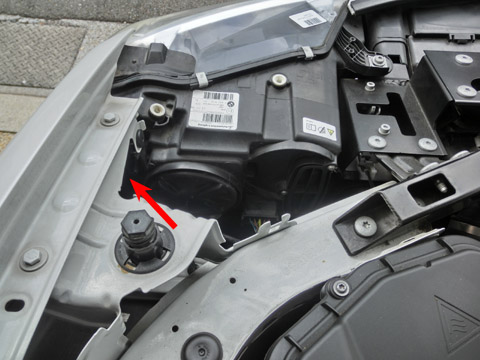

ウィンカー電球を取り出すには、写真３のようにヘッドライトユニットの裏に手を入れて、手探りでソケットを探し、左に45度ぐらい回せばソケットごと電球を外すことができる。
写真３ ヘッドライトユニットの裏側

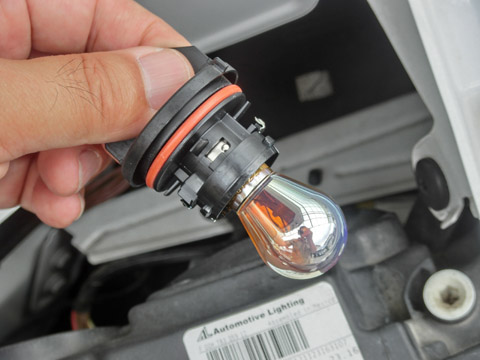

写真４にソケットに入った電球を示す。
写真４ 外した電球とソケット

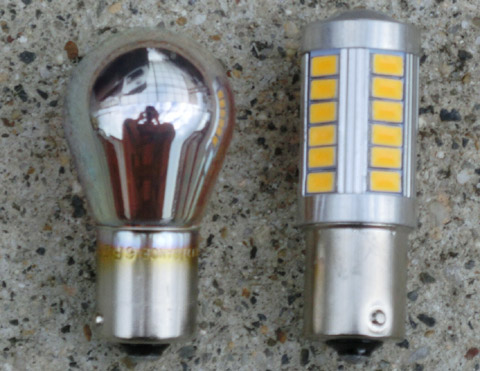

今回は写真５の右側のようなLEDを用意した。２つで319円（送料込み）のものだ。
写真５ 用意したLED（右）

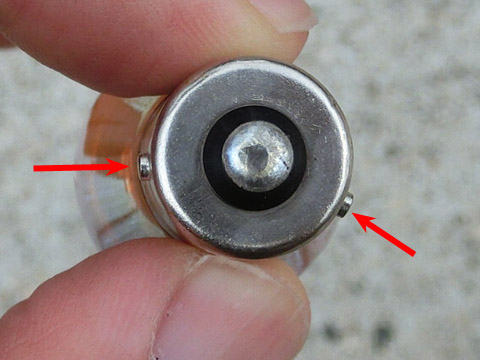

外した電球はシルバーでメッキされた電球で、このレポートで報告したように写真６に示すような突起がある。いわゆるBAU15Sという口金のものだ。
写真６ 口金の突起

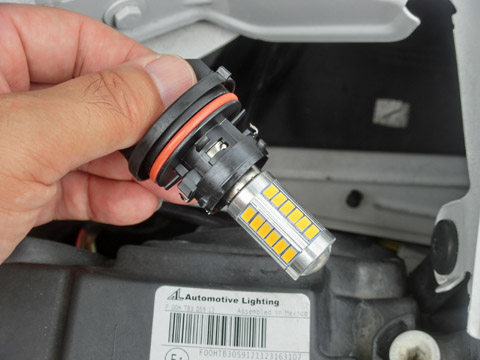

同じようにLEDもBAU15Sの口金のものを用意しておくと、写真７のようにソケットにうまく入るはずだ。
写真７ LEDをソケットに入れたところ

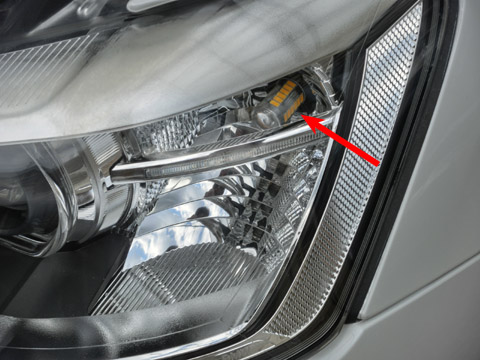

そして、これを写真８のようにヘッドライトユニットに戻す。
写真８ ヘッドライトユニットにLEDを入れたところ
おや、外からLEDの黄色い粒が見えるなぁ・・・。そのために、シルバー電球が入っていたのか・・・。まぁ、気を取り直してコーディングしよう。
コーディングは表１の通りだ。これをやっておかないと、ウィンカーの点滅が速くなったり、エラーが表示されたりする。
表１ フロントウィンカーランプのチェック無効化コーディング
|
モジュール |
パラメータ |
変更前 |
変更後 |
摘要 |
| AUSG_22_FRA_VL_WARM_UEBERW_AKTIV | aktiv | nicht_aktiv | 左フロントウィンカーランプ点灯時のチェック | |
| AUSG_22_FRA_VL_KALT_UEBERW_AKTIV | aktiv | nicht_aktiv | 左フロントウィンカーランプ消灯時のチェック | |
| AUSG_23_FRA_VR_WARM_UEBERW_AKTIV | aktiv | nicht_aktiv | 右フロントウィンカーランプ点灯時のチェック | |
| AUSG_23_FRA_VR_KALT_UEBERW_AKTIV | aktiv | nicht_aktiv | 右フロントウィンカーランプ消灯時のチェック |
ウィンカーランプをLEDに交換したので、動画１のように点滅させるとスパッと点灯・消灯する。
動画１ LED化したフロントウィンカーを点滅させた様子
ちょっとヘッドライトユニットに見えるLED電球の黄色い粒が気になるが、とりあえずはこれで良さそうだ。
