先日、DD3号(F25)のフロントバンパーを外したので、その手順を報告しておこう。フロントバンパー外しは、結構面倒な作業だ。

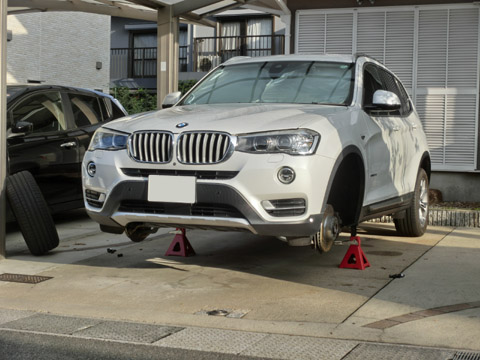

まずは、写真１のように車体前側にウマをかけてフロントホイールを外す。
写真１ 車体前側にウマをかけたところ

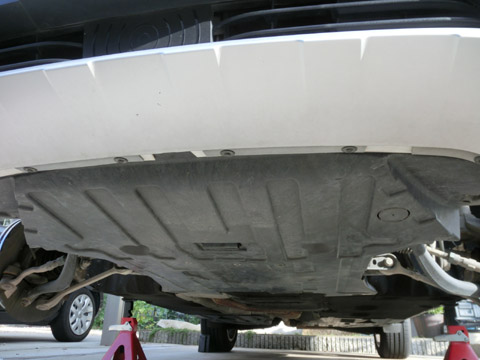

その後、写真２に示すエンジンルーム下のアンダーカバーを外す。
写真２ アンダーカバー

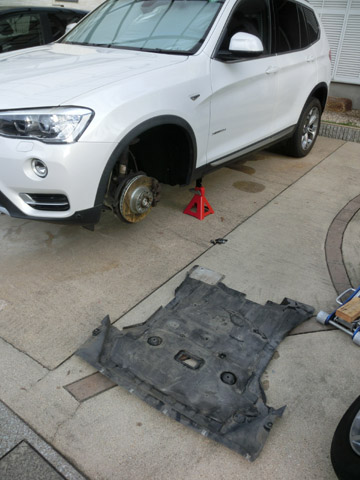

このアンダーカバーは、多くのネジやプラスチックリベットで取り付けられているので、取り外すのが面倒だ。写真３に取り外したアンダーカバーを示す。
写真３ 取り外したアンダーカバー

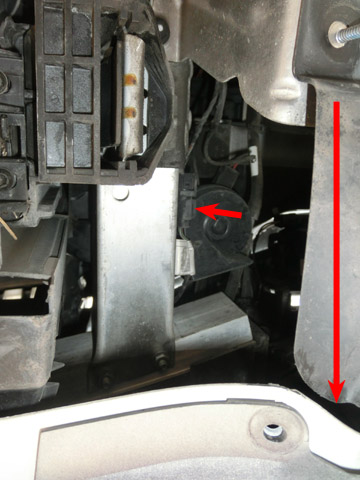

エンジンルームの右前側を下から覗くと写真４のようなPDCセンサ配線用のコネクタが見えるので、これを外しておく。写真４の右側の長い赤矢印は車両前方方向を表している。
写真４ PDCセンサ配線用コネクタ

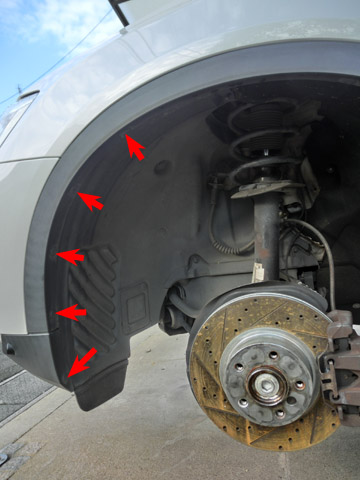

次に、タイやハウスカバーを外す。そのため、写真５に示す５つのプラスチックのリベットを外す。
写真５ タイやハウスカバーのリベット

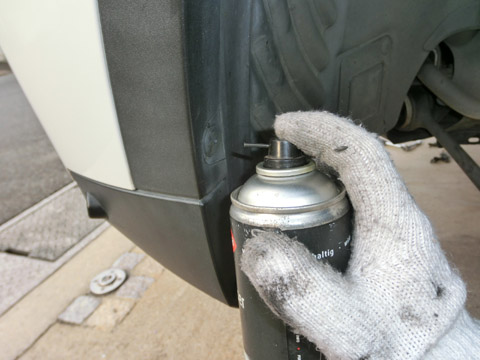

このリベットは再利用不可のものなので、外す前には新しいものを準備しておこう。外すためには、まず写真６のように潤滑スプレーをリベットの頭に吹いておく。
写真６ 潤滑スプレーを吹いているところ

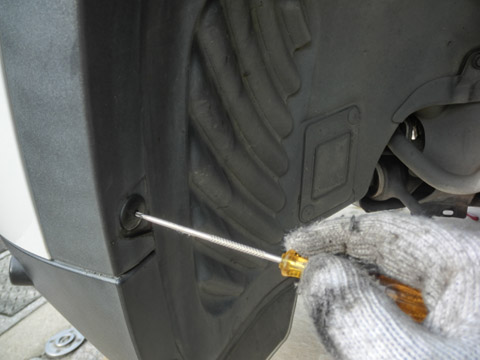

そして、写真７のように、六角レンチやトルクスドライバーでリベットの中心の棒を押し込む。
写真７ リベットの中心の棒を押し込んでいるところ

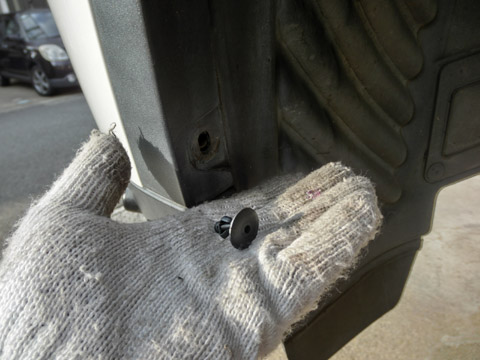

すると、写真８のようにリベットを外すことができる。
写真８ 外したリベット

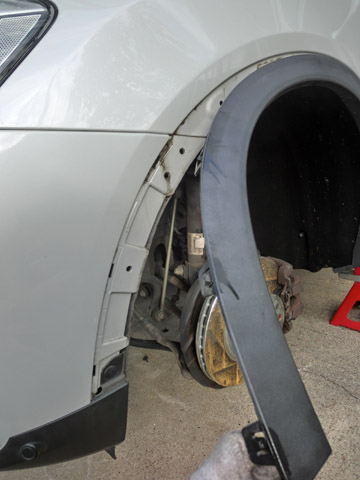

このようにして５つのリベットを外すと、写真９のようにフェンダーカバーの前側が外れる。
写真９ フェンダーカバーの前側

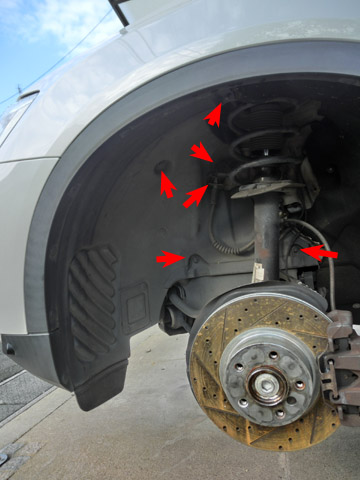

そして、写真１０の赤矢印で示すネジやプラスチックナットを外す。
写真１０ タイやハウスカバーを固定しているネジやプラスチックナット
最後に、フロントバンパー端の下にある写真１１のネジを外すと、タイやハウスカバーを外すことができる。
写真１１ フロントバンパー端の下側

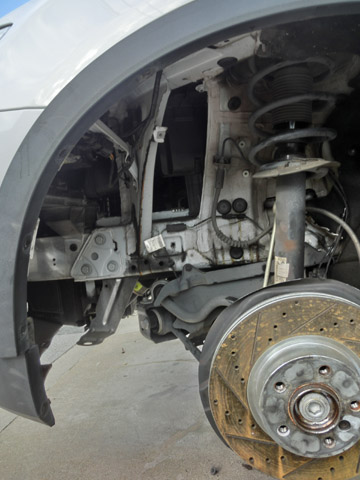

写真１２にタイヤハウスカバーを外したところを示す。車両右側のタイやハウスカバーも同様にして外す。
写真１２ タイヤハウスカバーを外したところ

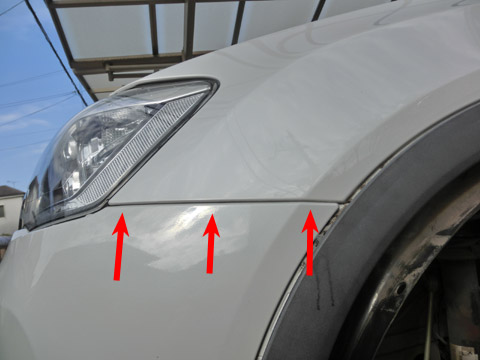

写真１３はフロントバンパーの端の部分であるが、この裏側の３か所でフロントフェンダーに固定されている。両端の２か所はT-30のトルクスボルトで固定されており、真ん中はプラスチックリベットで固定されているので、これらを外す。
写真１３ フロントバンパー端の固定箇所
フロントバンパーの右端も同様にして外す。

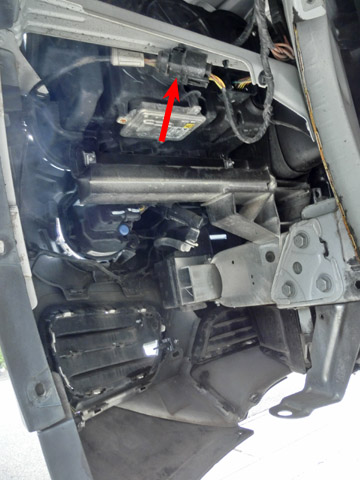

次にフォグランプ類の配線のコネクタを外す。タイやハウスから覗き込むと、写真１４のようなコネクタが見える。
写真１４ フォグランプ類の配線のコネクタ
まずは、写真１５のようにコネクタを外す。
写真１５ コネクタを外したところ

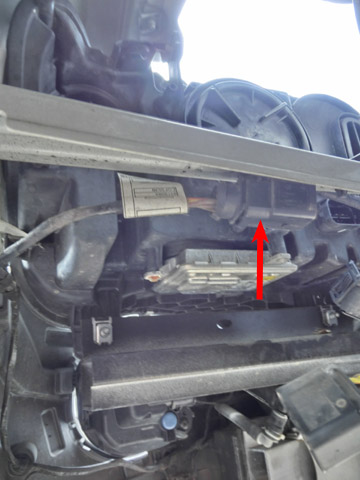

このコネクタは写真１６のように車体に固定されているので、潤滑スプレーを吹いてから引き抜く。

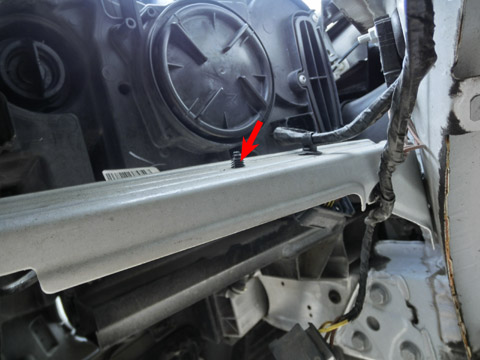

写真１６ コネクタの固定
すると、写真１７のようにコネクタを車体から外すことができる。
写真１７ 車体から外したコネクタ
右側のフォグランプのコネクタも同様にして外しておく。

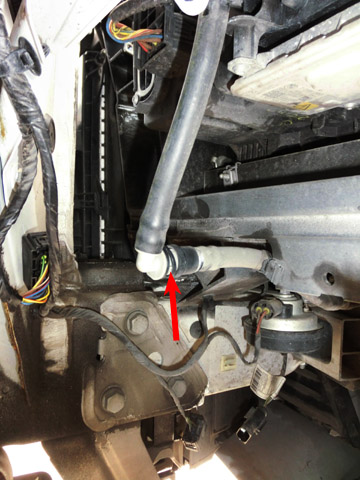

次に、写真１８に示すヘッドライトウォッシャー液のパイプのコネクタを外す。これは、車体の右側だけにある。
写真１８ ヘッドライトウォッシャーパイプのコネクタ
コネクタ部分は写真１９のように接続されている。
写真１９ ヘッドライトウォッシャーパイプのコネクタ

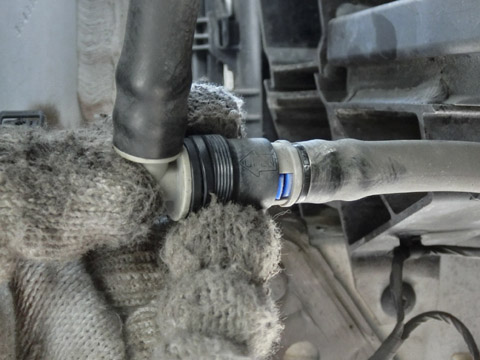

これを外すためには、写真２０のようにコネクタスリーブを引っ張る。
写真２０ コネクタスリーブを引っ張っているところ

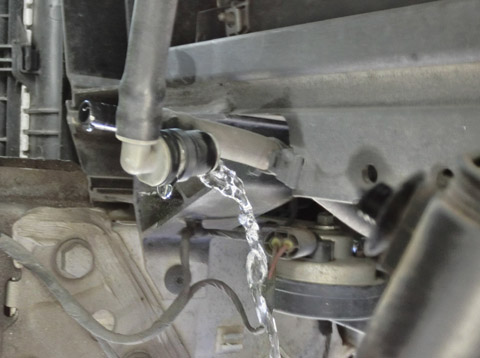

すると、写真２１のようにロックが外れてヘッドライトウォッシャーパイプのコネクタが外れる。
写真２１ ヘッドライトウォッシャーパイプのコネクタを外したところ

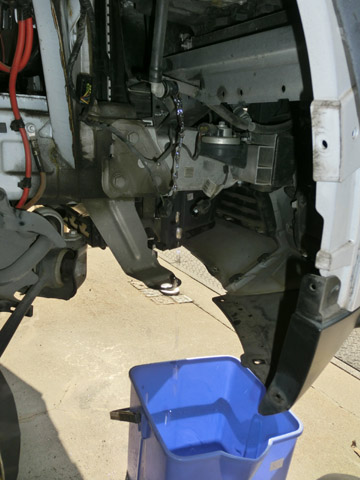

コネクタを外したらヘッドライトウォッシャー液が出てくるので、写真２２のように下にバケツを置いておこう。
写真２２ ヘッドライトウォッシャー液をバケツで受けているところ

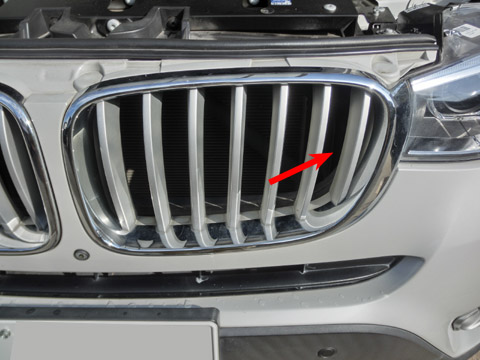

さて、次の工程は少し難しい。写真２３に示すフロントグリルの奥の横にT-30のボルトがある。
写真２３ フロントグリルの奥のボルト

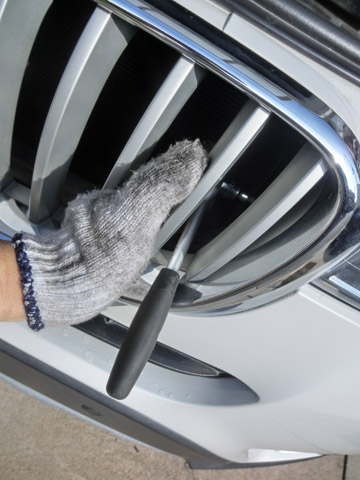

これを写真２４のようにT-30のトルクスビットとラチェットレンチを使って外す。ボルトを落とさないように注意しよう。
写真２４ T-30のボルトを外しているところ
このボルトは車体右側にもあるので、それも外す。
最後にフロントバンパー上側にあるボルトを外すために、写真２５の赤矢印で示すゴムのカバーを後ろに引っ張って外す。
写真２５ ゴムのカバー

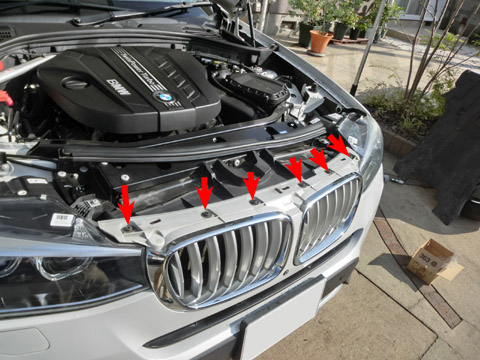

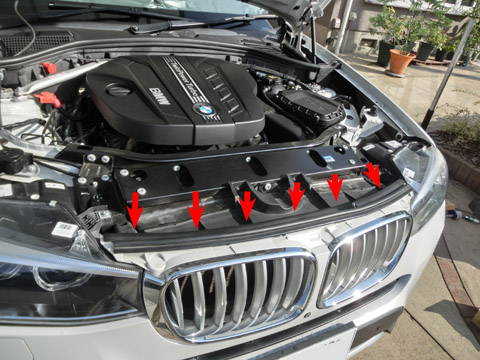

すると、写真２６のように６本のT-30のトルクスボルトが見えるので、これらを外す。
写真２６ フロントバンパー上側の取付ボルト

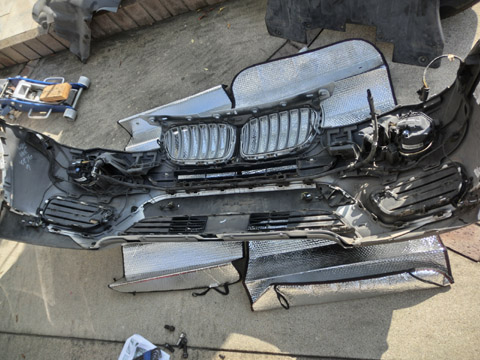

あとはフロントバンパーを前方に引き出せば、フロントバンパーを外すことができる。写真２７に外したフロントバンパーを示す。
写真２７ 外したフロントバンパー

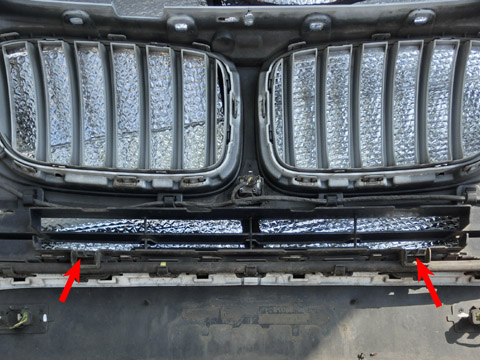

ちなみに、フロントバンパーは写真２８の赤矢印で示す２本の爪でも固定されているので、前方に引き出す時にはこの爪を持ち上げるようにして外してから引き出すようにしよう。
写真２８ フロントバンパーを固定している爪の位置

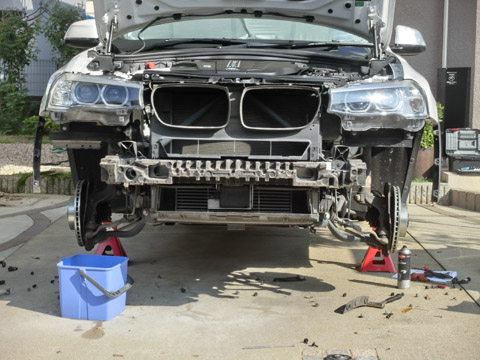

写真２９にフロントバンパーを外した車体を示す。
写真２９ フロントバンパーを外した車体
フロントバンパーを外したときにいつも思うのだが、フロントバンパーを外しただけで一気に解体車っぽくなる。どうしてだろう？
